Zusammenbau

drawing

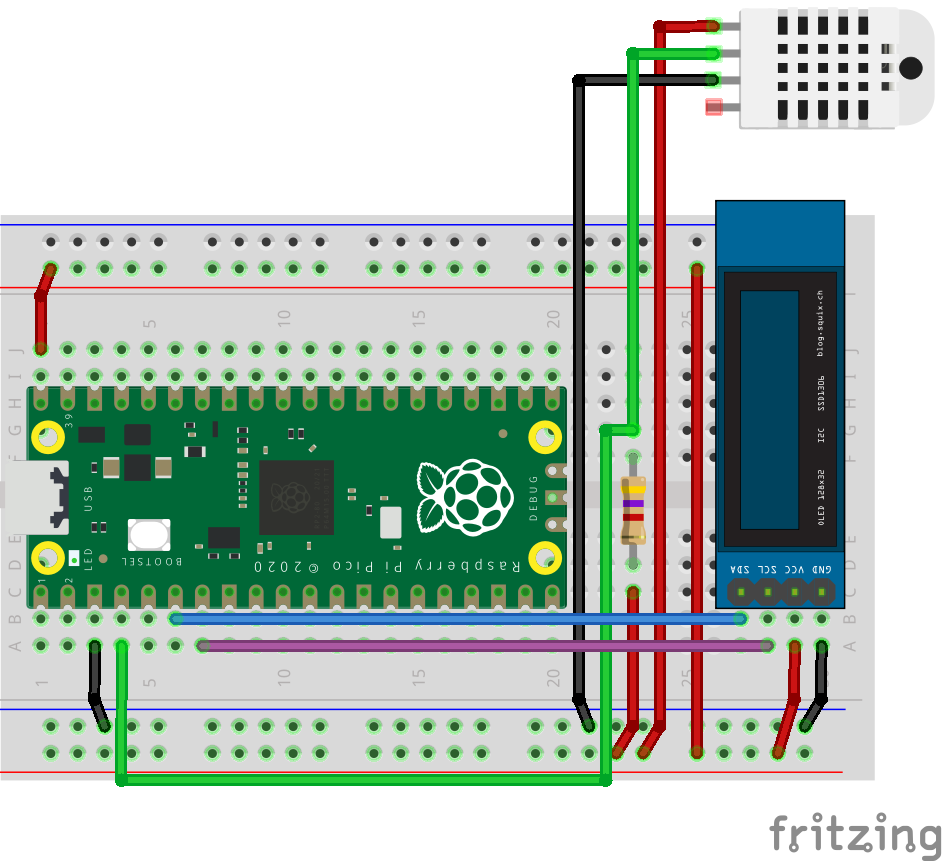

Beispiel-Verkabelung (siehe Abbildung oben):
In der Abbildung werden rote, schwarze und grüne Kabel (Jumper) verwendet, die jeweils eine spezifische Funktion haben:

- Rot (Power/PWR): Liefert Energie an das Bauteil, damit es funktioniert.
- Schwarz (Ground/GRD): Schließt den Stromkreis und leitet überschüssige Energie ab.
- Grün (Data): Überträgt die Daten zwischen dem Raspberry Pi Pico und dem Bauteil.

Vorbereitung:

Stellen Sie sicher, dass Sie alle benötigten Komponenten haben: Raspberry Pi Pico, OLED-Display (SSD1306), Temperatur- und Luftfeuchtigkeitssensor (DHT22), Jumper-Kabel, einen Widerstand (4,7 kΩ) und ein Breadboard.

a) Stromversorgung einrichten:

  • Verbinde den 5V-Pin des Raspberry Pi Pico mit der positiven Leiste (rote Linie) des Breadboards.
  • Verbinde einen GND-Pin des Raspberry Pi Pico mit der negativen Leiste (blaue Linie) des Breadboards.
    Jetzt können alle Bauteile auf dem Breadboard mit Strom versorgt werden.

b) Temperatur-/Luftfeuchtigkeitssensor DHT22 anschließen:

  • Stecke ein Jumper-Kabel vom VCC-Pin des Relaismoduls in die positive Leiste des Breadboards.
  • Verbinde den GND-Pin des Relaismoduls mit der negativen Leiste des Breadboards.
  • Data-Pin des Sensors an den GPIO-Pin GP2 des Pico.

Hinweis:

Ein Pull-up-Widerstand (meist 4,7 kΩ) ist erforderlich, um die Datenleitung stabil auf "High" zu halten und Kommunikationsprobleme mit dem DHT22-Sensor zu vermeiden. Er stellt sicher, dass der Sensor seine Daten zuverlässig an den Mikrocontroller übertragen kann.

c) OLED Display SSD1306 anschließen:

  • Stecke ein Jumper-Kabel vom VCC-Pin des Relaismoduls in die positive Leiste des Breadboards.
  • Verbinde den GND-Pin des Relaismoduls mit der negativen Leiste des Breadboards.
  • SCL-Pin des Displays an den GPIO-Pin GP5 des Pico.
  • SDA-Pin des Displays an den GPIO-Pin GP4 des Pico.
