Zusammenbau

drawing

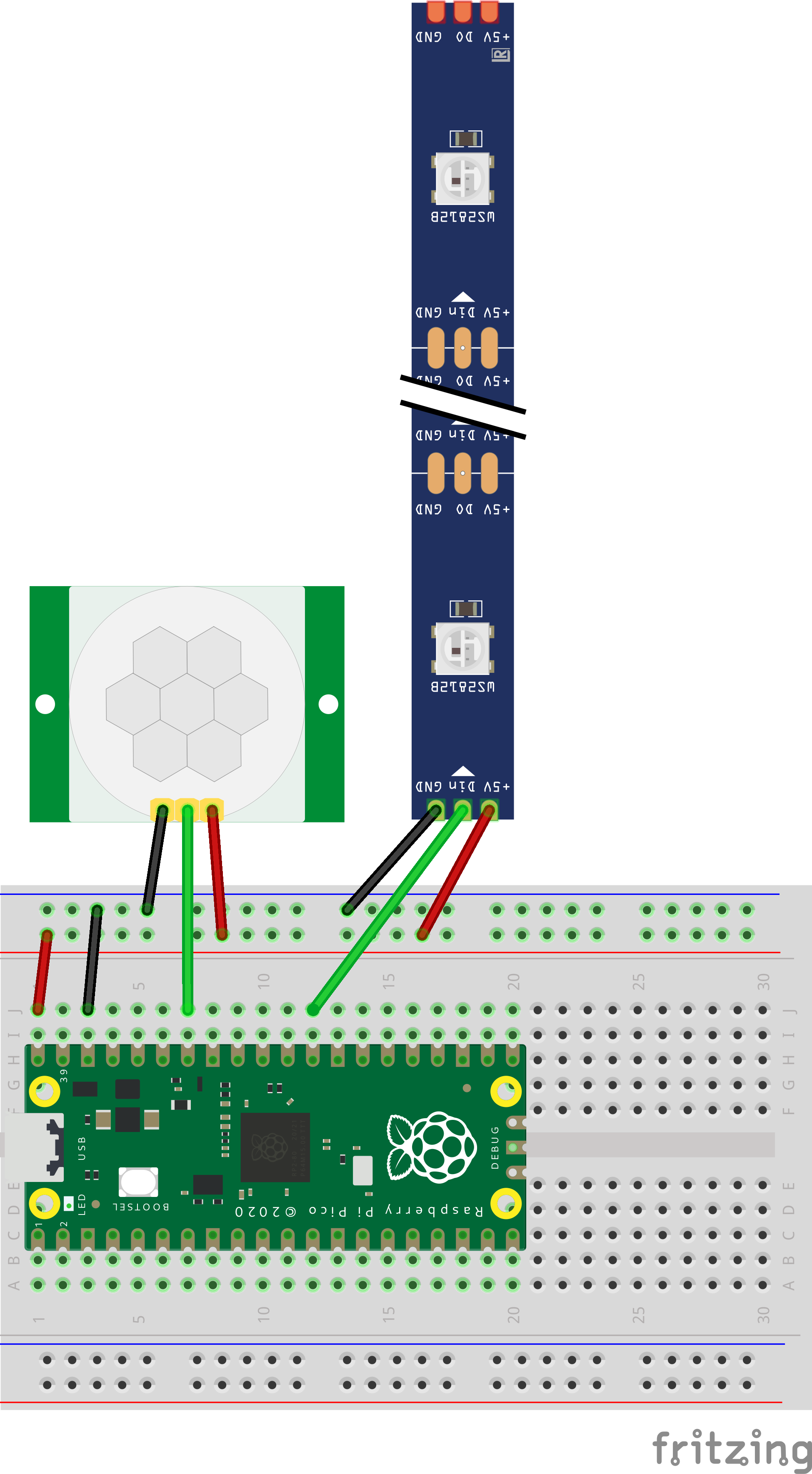

Beispiel-Verkabelung (siehe Abbildung oben):
In der Abbildung werden rote, schwarze und grüne Kabel (Jumper) verwendet, die jeweils eine spezifische Funktion haben:

- Rot (Power/PWR): Liefert Energie an das Bauteil, damit es funktioniert.
- Schwarz (Ground/GRD): Schließt den Stromkreis und leitet überschüssige Energie ab.
- Grün (Data): Überträgt die Daten zwischen dem Raspberry Pi Pico und dem Bauteil.

a) Stromversorgung einrichten:

  • Verbinde den 5V-Pin des Raspberry Pi Pico mit der positiven Leiste (rote Linie) des Breadboards.
  • Verbinde einen GND-Pin des Raspberry Pi Pico mit der negativen Leiste (blaue Linie) des Breadboards.
    Jetzt können alle Bauteile auf dem Breadboard mit Strom versorgt werden.

b) PIR-Sensor anschließen:

  • Stecke ein Jumper-Kabel vom VCC-Pin des PIR-Sensors in die positive Leiste des Breadboards.
  • Verbinde den GND-Pin des PIR-Sensors mit der negativen Leiste des Breadboards.
  • Schließe den OUT-Pin des PIR-Sensors mit einem Jumper-Kabel an den GPIO-Pin GP28 des Raspberry Pi Pico an.

c) WS2812B-LED-Streifen anschließen:

  • Verbinde das rote Kabel des LED-Streifens mit der positiven Leiste des Breadboards.
  • Verbinde das schwarze Kabel des LED-Streifens mit der negativen Leiste des Breadboards.
  • Schließe das grüne Kabel des LED-Streifens (Data-In) mit einem Jumper-Kabel an den GPIO-Pin GP22 des Raspberry Pi Pico an.
