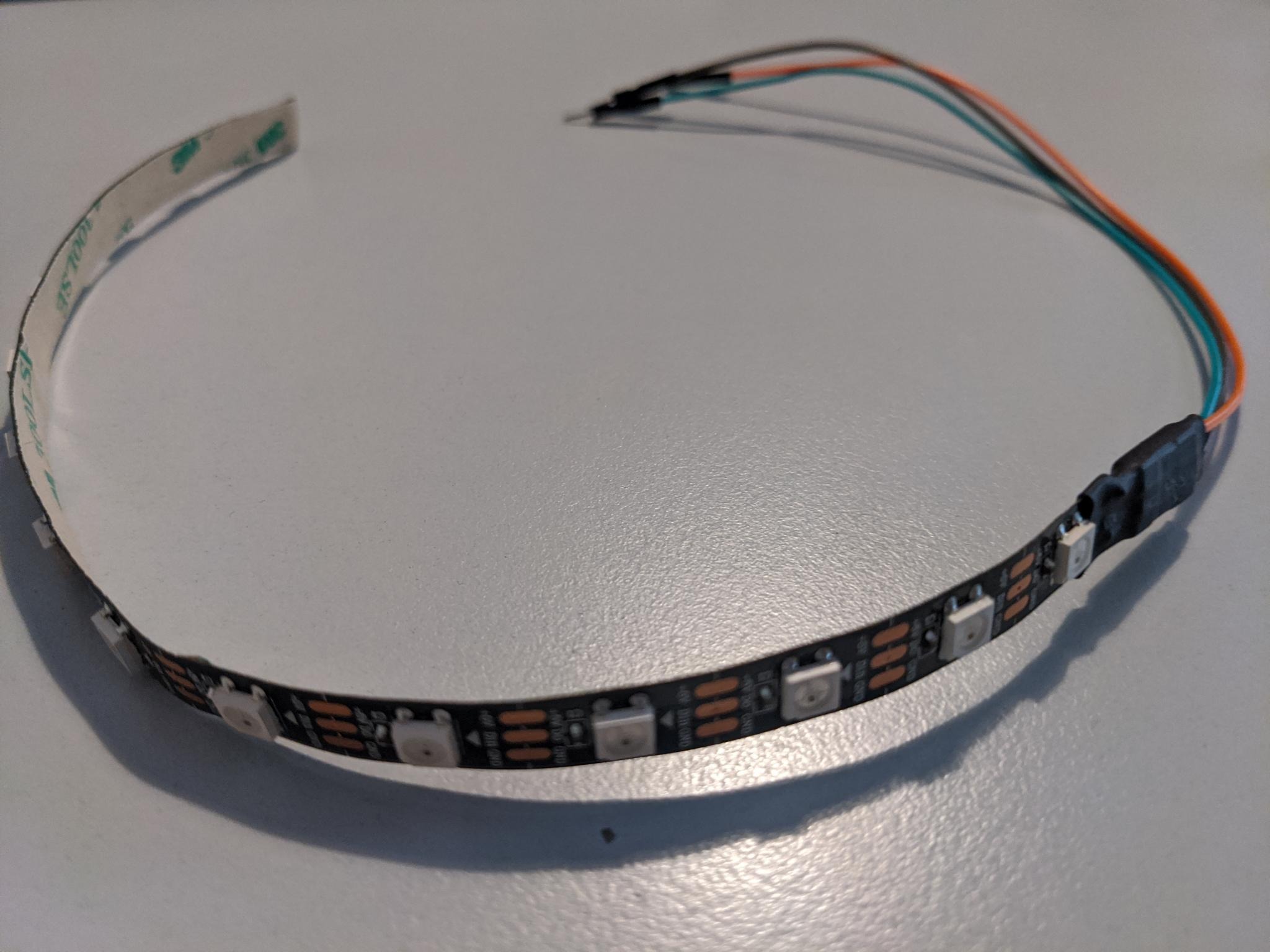

Der LED-Streifen 'WS2812B'

Der LED-Streifen des Typs WS2812B ist eines der am häufigsten verwendesten LED-Streifen in der Maker*innenszene. Dies liegt unteranderem daran, dass der Onlineshop Adafruit umfangreiche Programmierbibliotheken für ihre eigenen LED-Produkte mit dem Namen Neopixel erstellt hat. Und eben diese Neopixel verwenden die LEDs des Typs WS2812B, weswegen wir diese Bibliothek für unsere LED-Streifen verwenden könne.


drawing drawing
  • Jede LED hat einen Stromverbrauch von 60 mA (mA = Milliampere)
  • Der LED-Streifen benötigt 5V Spannung (V = Volt)
  • Jede LED kann RGB-Farben darstellen (RGB = Farbspektrum von Rot-Grün-Blau)

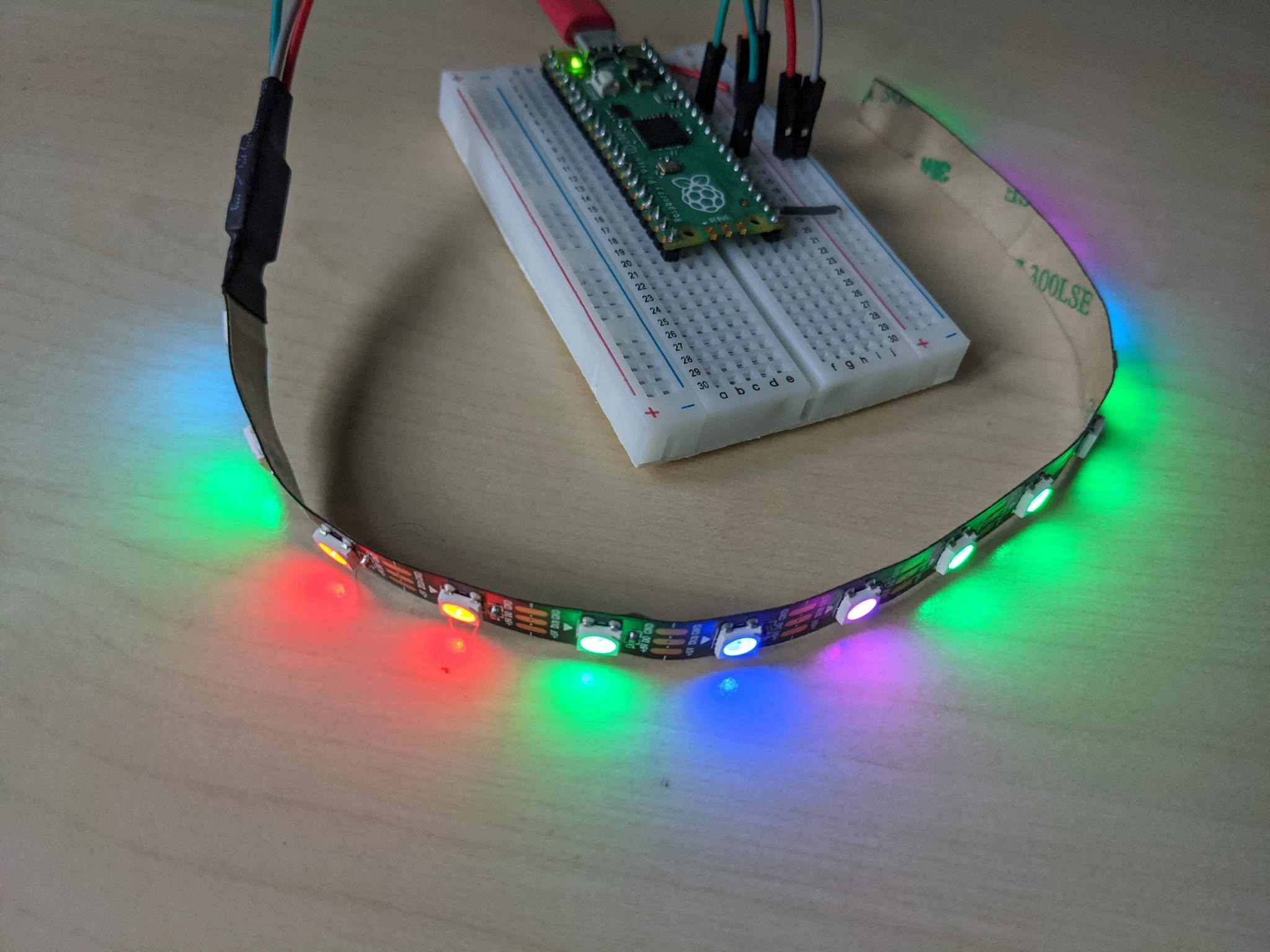

Da wir durch das Raspberry Pi Pico 'nur' 1 A (A = Ampere) zur Verfügung gestellt bekommen, können wir einen LED-Streifen mit 15 bis 16 LEDs über das Raspberry Pi Pico steuern.

Hierzu eine Beispielrechnung zur Ermittlung der Anzahl von LEDs an einem LED-Streifen:

1 A : 0,06 A = 16,67 LED's

... abgerundet können mit dem Raspberry Pi Pico maximal 16 LED's auf der höchsten Helligkeitsstufe betrieben werden.
